Раскройное оборудование для ткани

Швейное производство — это не только швейные машины и оверлоки. Значительная часть трудозатрат и потерь материала приходится на этап раскроя. Именно здесь решается, сколько ткани уйдёт в отходы, насколько точно будут вырезаны детали и как быстро партия попадёт в пошив. Раскройное оборудование для ткани сегодня является не вспомогательным инструментом, а ключевым элементом производства.

Разберём, какие виды оборудования существуют, чем они отличаются и как выбрать то, что действительно подойдёт под конкретные задачи.

Что такое раскройный комплекс и зачем он нужен

Раскройный комплекс для швейного производства представляет собой совокупность оборудования и программного обеспечения, которые обеспечивают автоматическую или полуавтоматическую резку текстильных материалов по заданным лекалам. В отличие от ручного раскроя, где точность зависит от квалификации и внимательности работника, автоматические раскройные машины работают по цифровым файлам, без усталости, без отклонений, без человеческого фактора.

Современный автоматический раскройный комплекс для ткани решает сразу несколько задач:

1. Точность. Отклонение реза от контура лекала не превышает 0,1–0,3 мм, что весьма важно при работе с мелкими деталями и сложными кривыми.
2. Скорость. Производительность автоматических систем в 3–8 раз выше ручного раскроя в зависимости от типа материала и сложности изделия.
3. Экономия материала. Программная укладка лекал (нестинг) позволяет сократить расход ткани на 10–15% по сравнению с ручной раскладкой.
4. Повторяемость. Каждая деталь в партии идентична предыдущей, что упрощает работу швеи и снижает процент брака на этапе пошива.

Основные виды раскройного оборудования

Рынок предлагает несколько принципиально разных технологий раскроя. У каждой есть своя область применения, свои преимущества и ограничения.

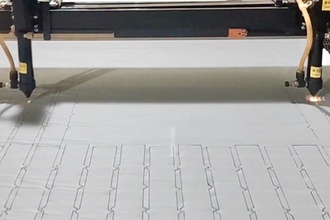

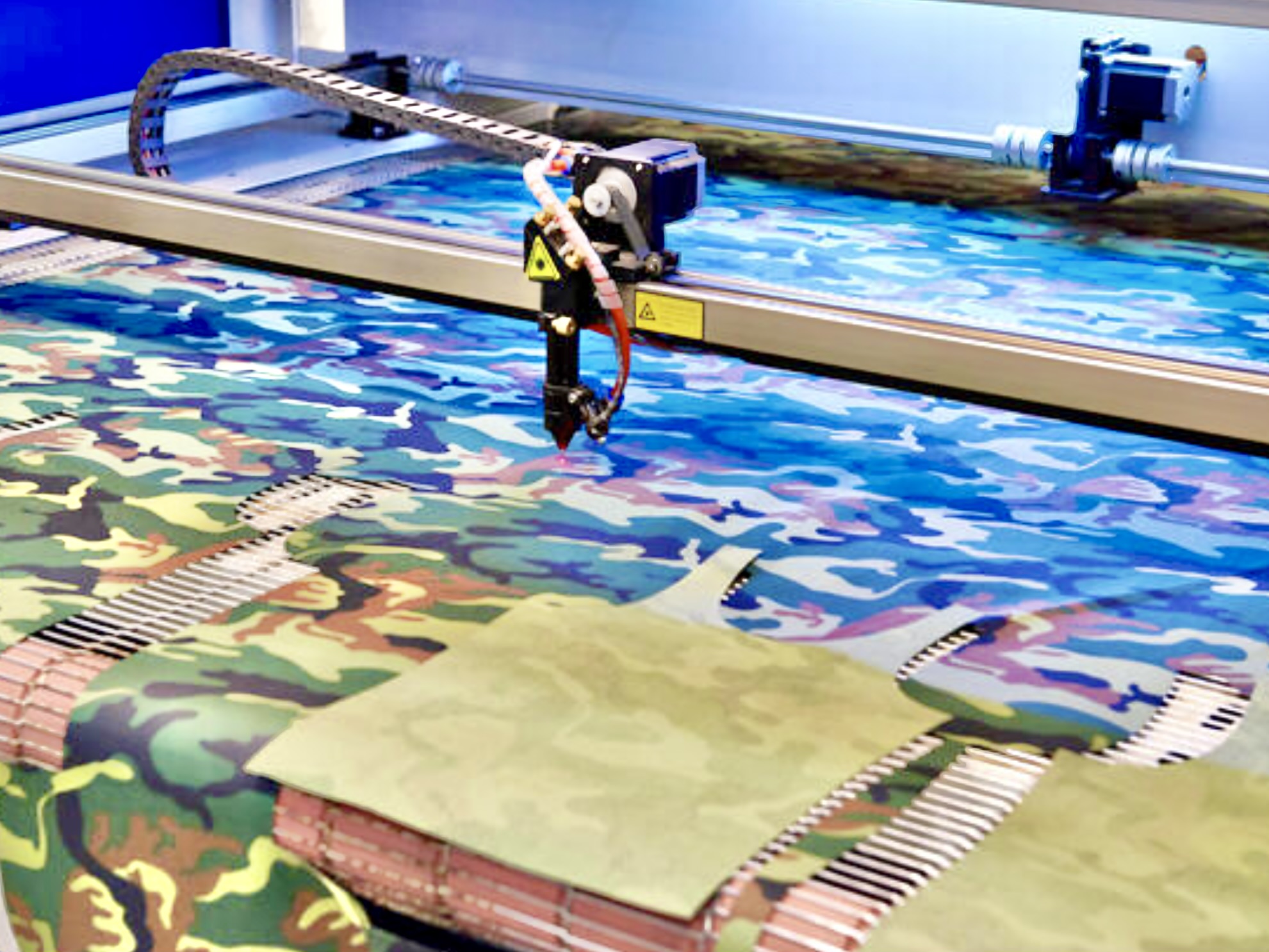

Лазерный раскройный станок для ткани

Лазерный станок режет один слой материала сфокусированным лучом CO₂-лазера. Никакого механического контакта с тканью, только тепловое воздействие в точке реза. Это означает отсутствие деформации по краям, запаянный срез на синтетике и исключительную точность контура.

Лазерное оборудование для раскроя ткани работает в двух режимах:

• По загруженному файлу. Оператор загружает файл с лекалами, станок режет автономно.

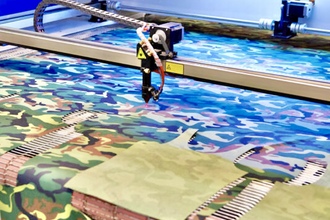

• По контуру напечатанного изображения. Машинное зрение считывает контур с ткани и режет точно по нему. Это востребовано при работе с тканями, на которых уже нанесён (напечатан) рисунок.

Мощность лазера в раскройных комплексах для текстиля, как правило, не превышает 130 Вт, чего достаточно для большинства тканей, трикотажа и нетканых материалов. Более высокая мощность избыточна и даёт обугливание края.

Лазерный раскроечный станок является оптимальным выбором для производств, работающих с синтетическими и смесовыми тканями, неткаными материалами. Для натуральных тканей (хлопок, лён, шерсть) лазер тоже применяется, но требует тщательной настройки режимов, чтобы избежать пожелтения или обугливания края.

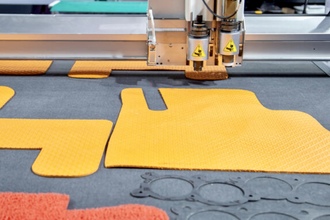

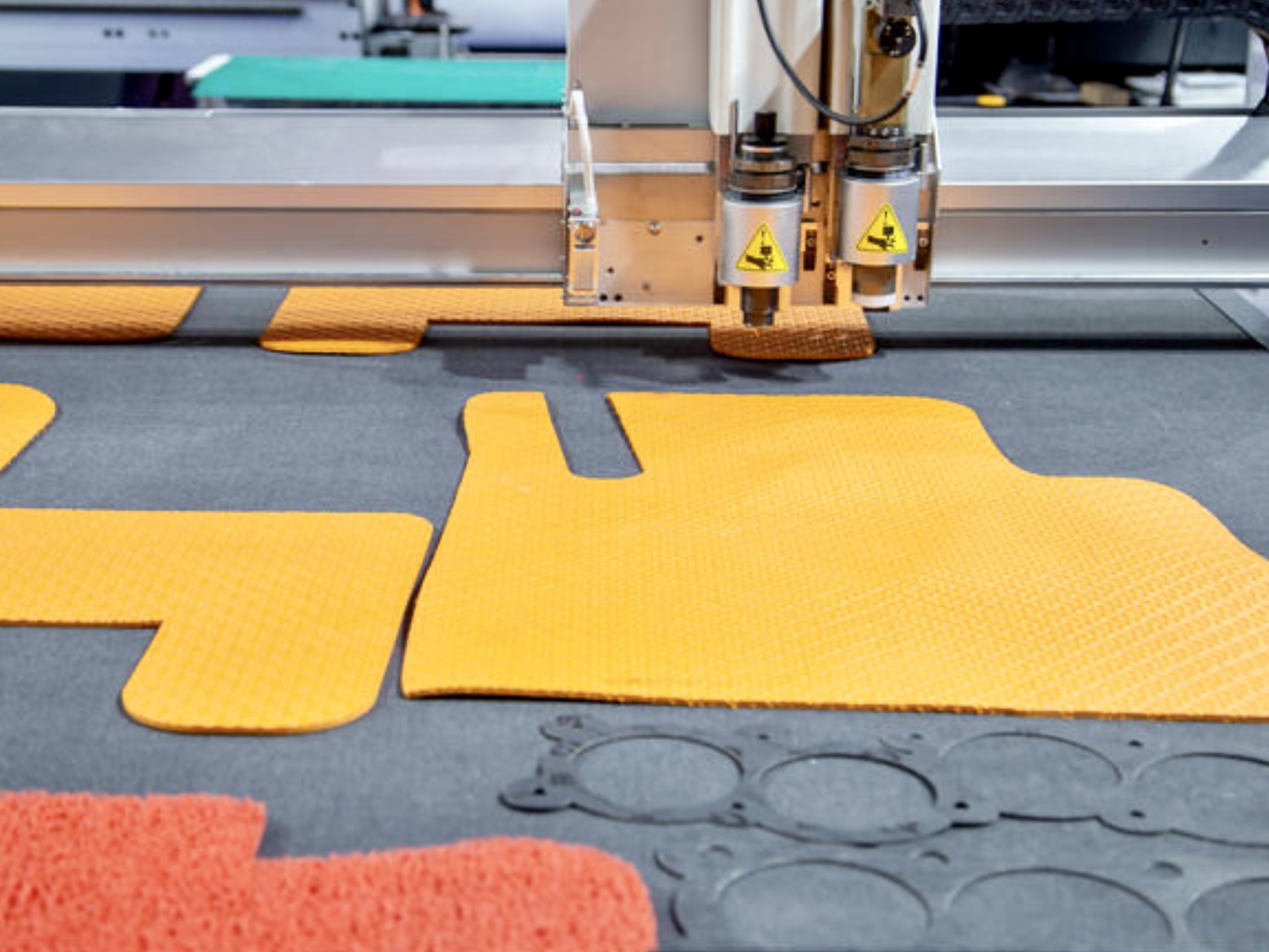

Раскройная машина с осциллирующим или тангенциальным ножом

Это механический способ раскроя. Нож движется по заданной траектории, совершая быстрые возвратно-поступательные движения (осциллирующий режим) или поворачиваясь по касательной к контуру реза (тангенциальный режим). Такие автоматические раскройные машины хорошо работают с многослойными настилами высотой до 50–70 мм и подходят для натуральных тканей разной плотности, технического текстиля.

Главное преимущество — скорость при работе с настилами. Нож режет сразу десятки слоёв, что делает осциллирующие системы незаменимыми на крупных производствах для раскроя промышленных партий одинакового товара.

Гидроабразивный раскрой

Водяная струя под давлением 3000–4000 бар режет практически любой материал без термического воздействия. Применяется преимущественно для технического текстиля, композитных материалов, толстых нетканых полотен. Для массового швейного производства используется редко из-за высокой стоимости эксплуатации и необходимости сушки материала после реза.

Автоматизация подачи материала

Отдельная тема — как ткань попадает в зону реза. Здесь возможны два принципиально разных подхода.

Ручная подача. Оператор вручную расстилает полотно на рабочем столе с вакуумным прижимом. Подходит для небольших производств, мелких серий, работы с деликатными материалами, требующими контроля натяжения.

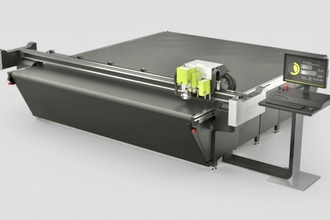

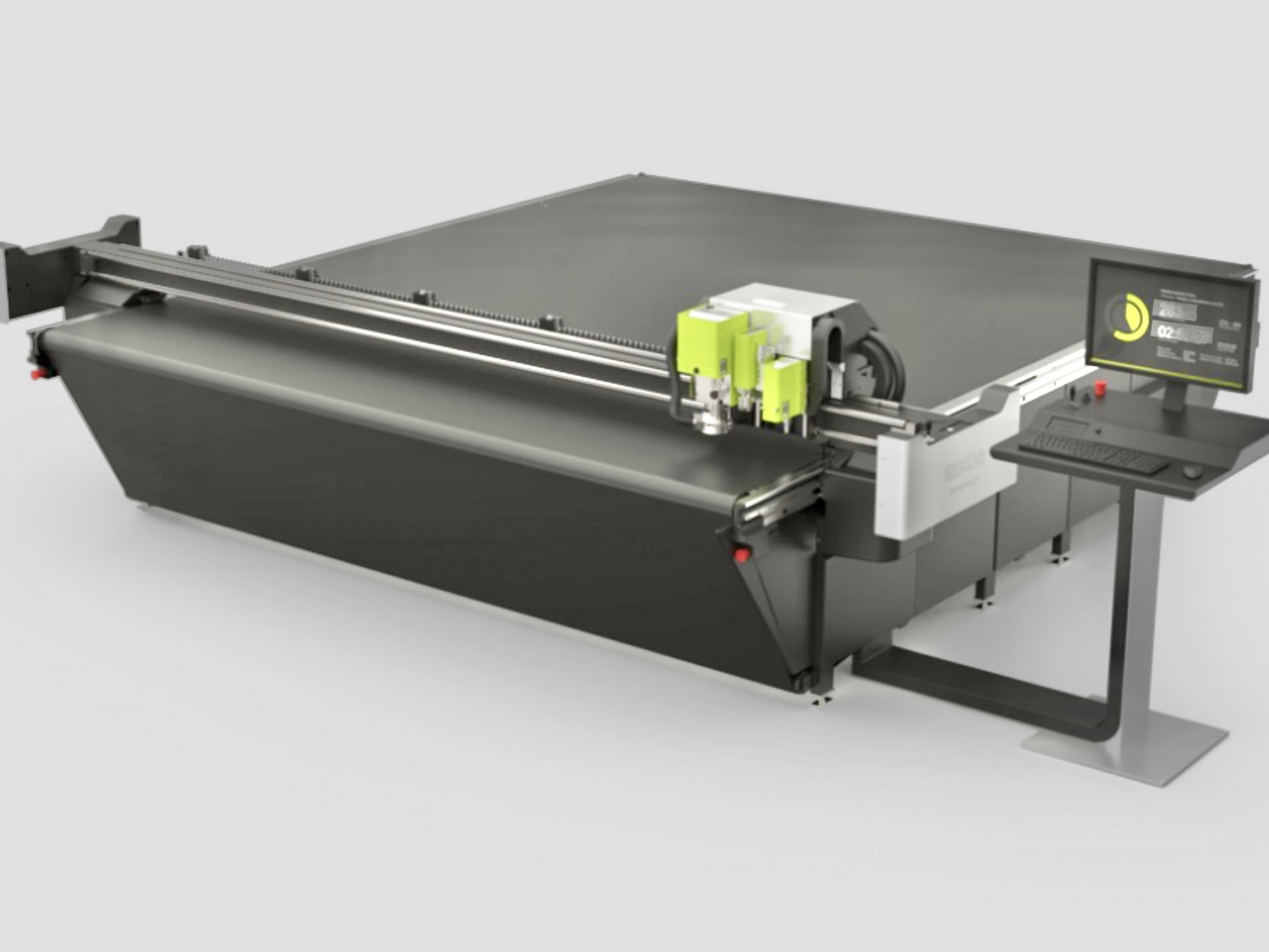

Автоматическая подача. Раскройный комплекс оснащается автоматической размоткой рулона (автоподатчиком) и автоматическим конвейером для подачи материала в зону реза. Это решение кратно увеличивает производительность: оператор не тратит время на расстилку, оборудование работает практически непрерывно. Такая конфигурация типична для раскройных комплексов с высокой загрузкой, от двух смен в сутки. Для выкладки ткани слоями используют полуавтоматическую или автоматическую машину для настила.

Ведущие производители автоматических систем подачи: Bullmer (Германия), Lectra (Франция), Gerber Technology (США), Zünd (Швейцария). Каждый из них предлагает модульные решения с рабочей зоной разного размера, которые можно адаптировать под конкретную ширину рулона и тип материала.

Как выбрать раскройное оборудование для швейного производства

Выбор станка для раскроя ткани — это в первую очередь не вопрос бюджета, а вопрос соответствия технологии задаче. Вот на что стоит обратить внимание:

1. Тип материала. Синтетика и смесовые материалы с преобладанием синтетики — лазер. Натуральные ткани также можно кроить с помощью лазера, но требуется более точная настройка оборудования. Многослойные настилы — только нож. Технический текстиль — нож или гидроабразив.
2. Серийность. Мелкие серии и индивидуальный пошив — ручная подача, один портал. Крупные тиражи — автоматическая подача, возможно два портала для параллельной работы.
3. Ширина рабочей зоны. Стандарт для большинства тканей составляет 1600–1800 мм. Для мебельного и технического текстиля может потребоваться 2000–3200 мм.
4. Длина рабочей зоны. Как правило, для большинства задач достаточно 1400 мм. Для некоторых видов изделий, например для кроя пальто, может потребоваться длина рабочей зоны 1600 мм. При изготовлении уличных конструкций в ряде случаев требуется длина 2500–3500 мм.
5. Интеграция с CAD/CAM. Современная автоматическая машина для раскроя ткани должна работать в связке с системой проектирования лекал, такой как Lectra Modaris, Gerber AccuMark, Optitex или аналогами. Без этого автоматизация раскроя теряет значительную часть своего потенциала.
6. Сервис и запчасти. Это критически важный фактор, который часто недооценивают при покупке. Простой раскройного комплекса означает прямые потери производства. Уточняйте наличие сервисного центра у продавца оборудования, наличие склада запчастей и сроки поставки в случае отсутствия.

Ведущие производители раскройного оборудования

Мировой рынок раскройного оборудования для ткани сформирован несколькими крупными игроками с многолетним опытом:

• Lectra (Франция) — один из лидеров в сегменте автоматических ножевых систем для массового производства одежды и автомобильного текстиля.
• Gerber Technology (США) — широкий модельный ряд от компактных настольных систем до полностью автоматизированных линий.

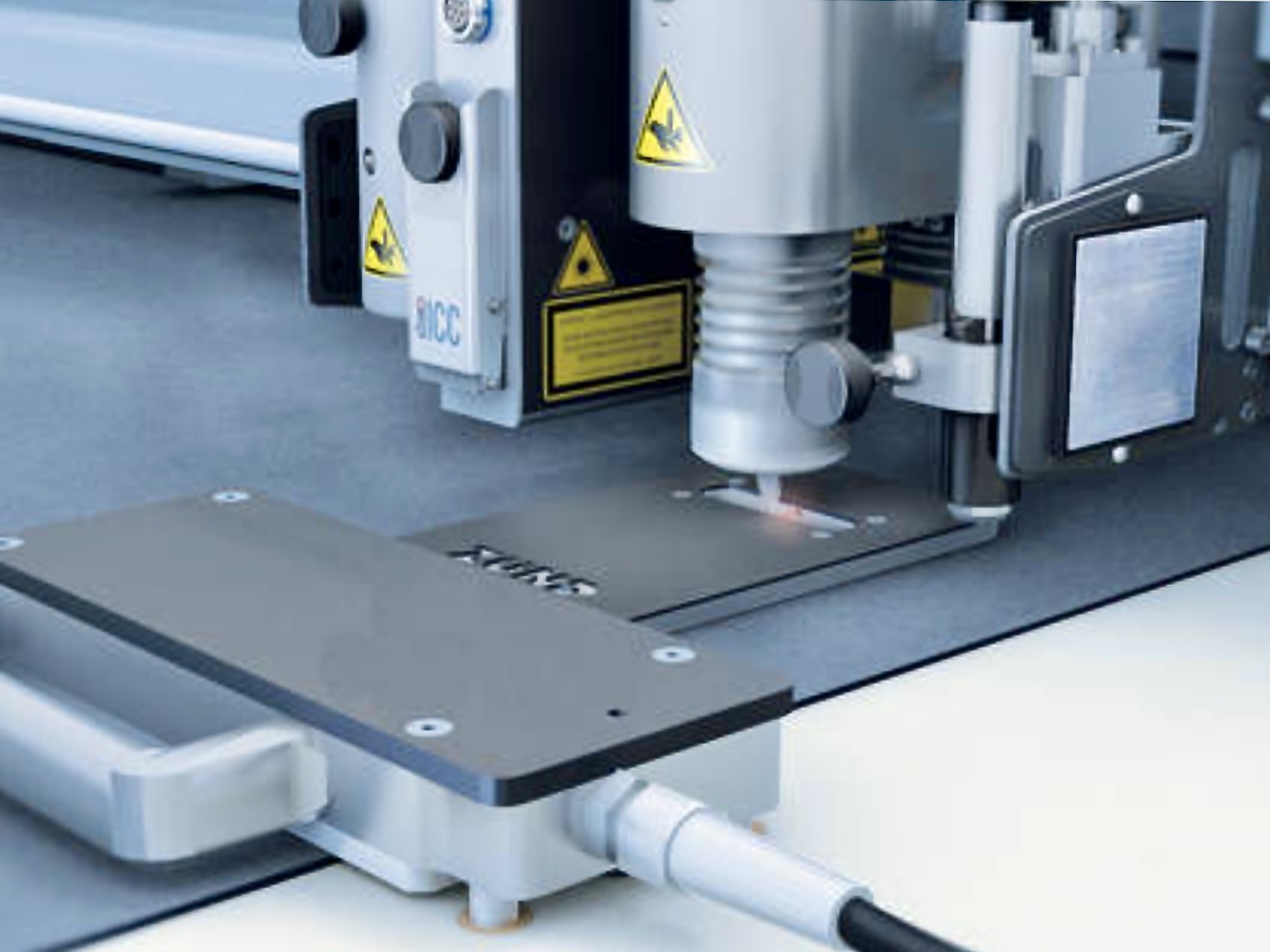

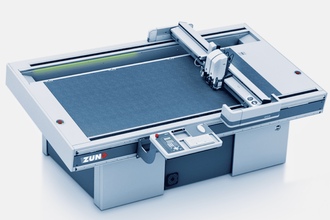

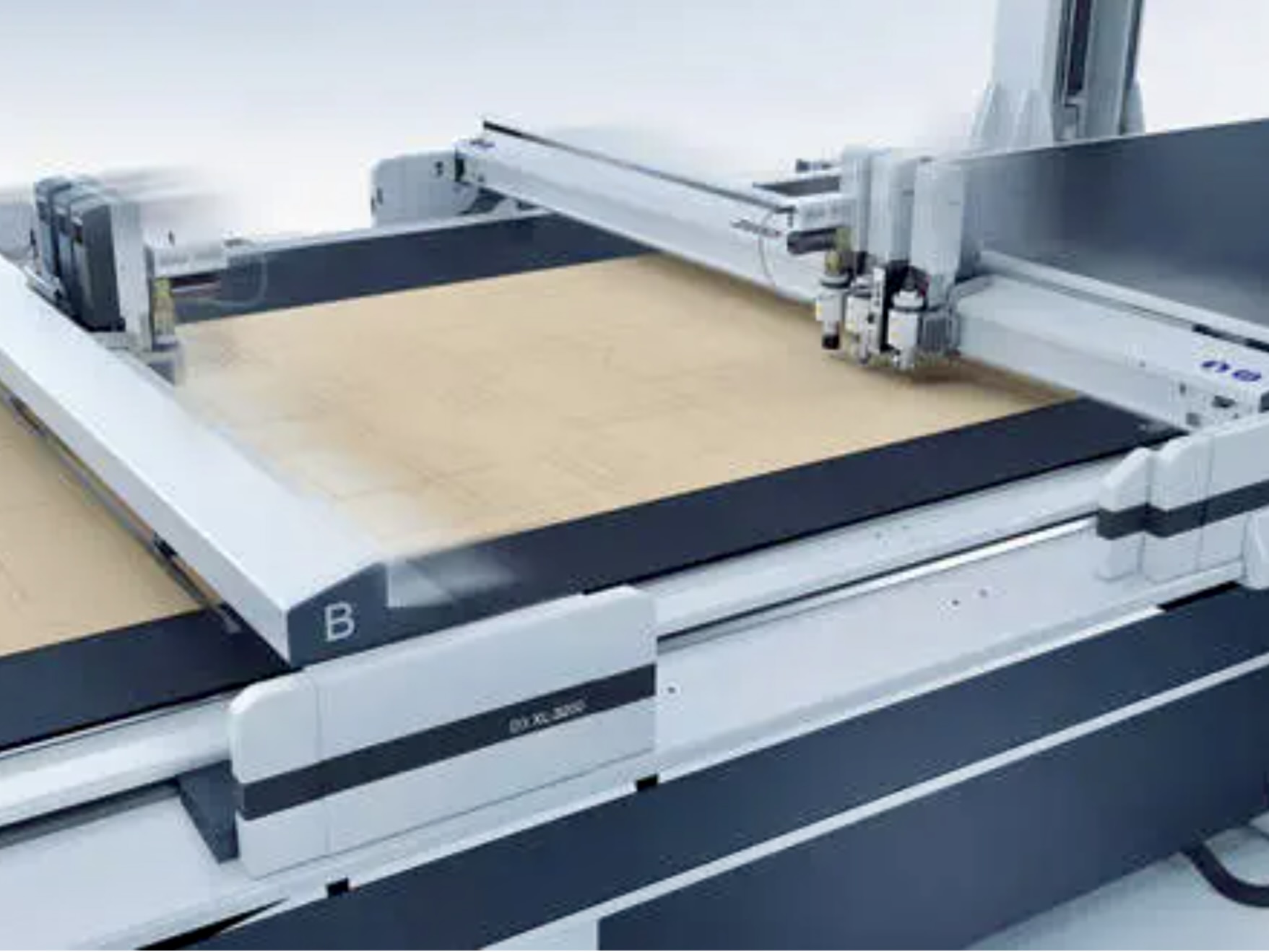

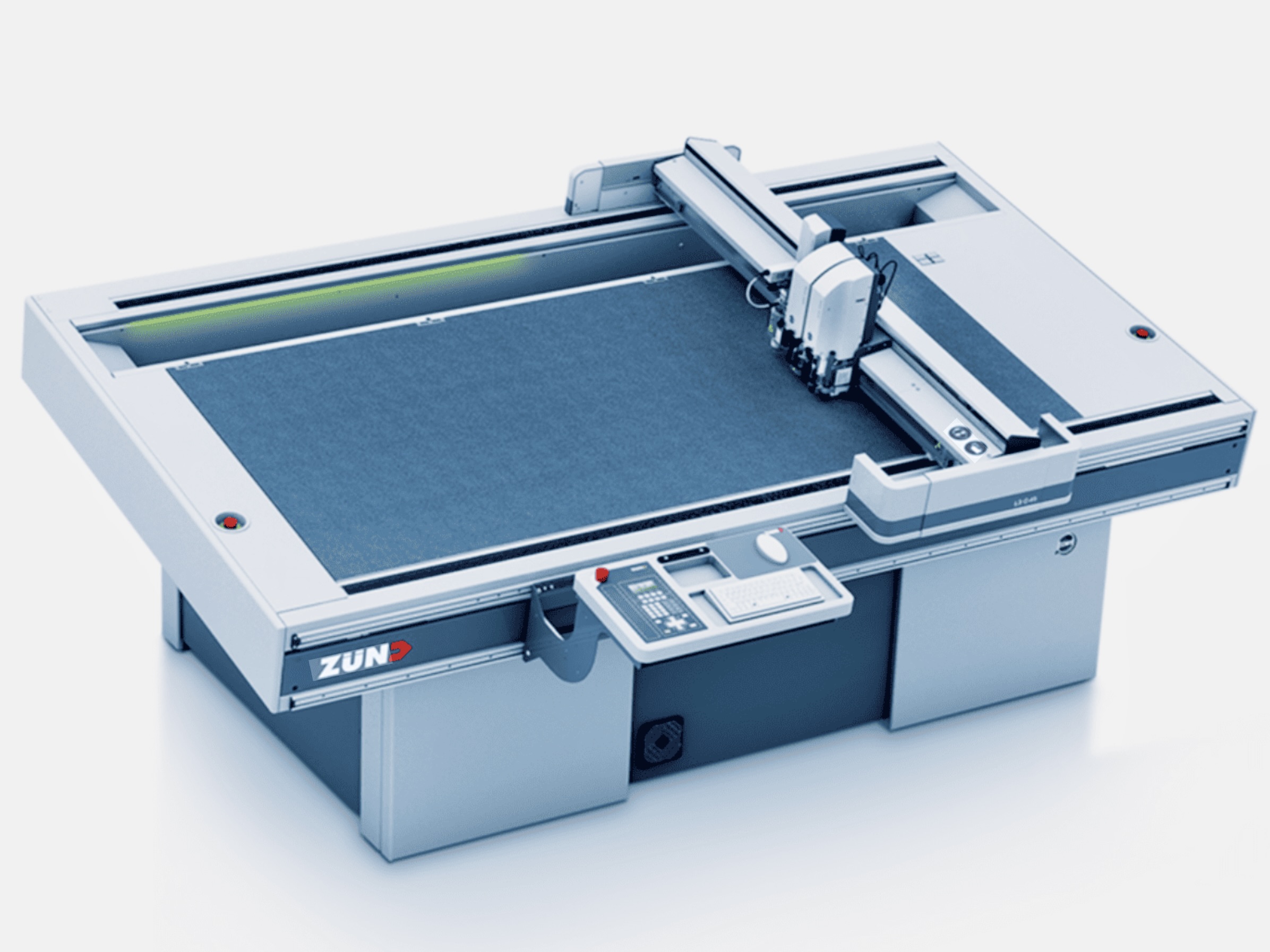

• Zünd (Швейцария) — модульные режущие системы с возможностью установки различных инструментальных головок: ножа, лазера, фрезы.
• Bullmer (Германия) — специализируется на высокопроизводительных ножевых комплексах для крупных производств.

Стоимость и покупка раскройного оборудования

Вопрос цены — один из первых, который задают при выборе оборудования. Диапазон здесь широкий.

Компактный раскроечный станок китайского производства с ручной подачей и рабочей зоной 800×600 мм обойдётся в несколько сотен тысяч рублей. Автоматический раскройный комплекс с двумя порталами, автоподатчиком и конвейером можно приобрести от 1,7 млн рублей и выше, в зависимости от комплектации и производителя. Системы ведущих европейских брендов с полной автоматизацией и интеграцией в производственную MES-систему могут стоить 10–20 миллионов рублей.

При оценке стоимости важно считать не только цену покупки, но и совокупную стоимость владения: расходные материалы (лезвия, лазерные трубки), техническое обслуживание, обучение персонала, стоимость простоя при поломке.
