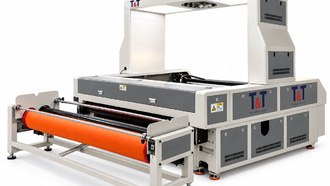

Лазерный раскройный комплекс KASU KD1814-SY
Китай
Лазерный раскройный комплекс KASU KD1814-SY предназначен для предприятий швейной, текстильной, обувной и смежных отраслей, работающих как с отпечатанными изображениями на синтетических и натуральных материалах, так и с рулонными материалами без печати. Комплекс обеспечивает высокоточный автоматический раскрой как по предварительно нанесённому контуру, так и из файла раскладки, тем самым заменяя труд 7–8 мастеров ручного раскроя.
Особенности комплекса
- Две независимые лазерные режущие головки на раздельных направляющих, работающие асинхронно: каждая головка одновременно вырезает собственный макет, что вдвое увеличивает производительность по сравнению с однопортальными решениями.
- Собственная система машинного зрения KASU с промышленной камерой высокого разрешения: автоматически распознаёт контуры печатных и вышитых изделий, формирует траекторию реза без участия оператора. Время распознавания — около 4 секунд на кадр.
- Два режима работы: режим машинного зрения (Vision Mode) для позиционного раскроя по контуру с рабочей зоной 1800×1200 мм и режим реза по файлу (Non-Vision Mode) для раскроя однотонных материалов с рабочей зоной 1800×1400 мм. Один комплекс — два варианта применения.
- Два алгоритма распознавания в программном обеспечении: автоматическое определение контура (для изделий с чёткими краями, без импорта файла) и сопоставление с шаблоном (для изделий со сложным или размытым контуром).
- Конвейерный стол обеспечивает автоматическое перемещение рулонного материала после каждого цикла реза. В сочетании со штатным активным размотчиком процесс реза становится полностью автоматическим — оператор занимается только съёмом готовых деталей.
- Промышленный газовый лазер CO₂ мощностью 130 Вт. Лазерная трубка рассчитана на более чем 2 года работы при 8-часовом рабочем дне. Точность позиционирования ±0,1 мм, скорость перемещения до 1000 мм/с.
- Модуль водяного охлаждения CW-5200 в комплекте обеспечивает стабильное охлаждение лазерной трубки, поддерживает постоянную мощность луча и продлевает ресурс источника.
- Прочная рама с треугольной конструкцией несущих элементов гарантирует геометрическую стабильность и надёжность при непрерывной эксплуатации.
- Сенсорная панель управления с интуитивным интерфейсом; поддерживаемые форматы файлов: AI, BMP, PLT, DXF, DST.
- Система дымоудаления для комфортной и безопасной работы оператора, состоящая из двух вентиляторов (по одному слева и справа).
- Кнопка аварийной остановки и световой индикатор состояния комплекса.
- Минимальные требования к квалификации оператора: освоение принципов работы занимает не более одного дня.
Области применения
- Спортивная одежда и форма
- Модная одежда и повседневный текстиль
- Домашний текстиль
- Обувь и кожгалантерея
- Вышивка, кружево, аппликации
- Мягкая игрушка и сувениры
- Наружная и интерьерная реклама
- Этикетки и нашивки
Комплектация
- Модуль водяного охлаждения CW-5200
- Конвейерный стол с цепной подачей
- Система дымоудаления
- Воздушный насос
- Цифровая камера с матрицей высокого разрешения
- Комплект запасных частей и инструментов
- Программное обеспечение KASU Vision
Лазерный станок для раскроя ткани
Мировой рынок лазерного раскройного оборудования для текстиля уверенно растёт: по данным аналитиков Intel Market Research, в 2024 году его объём составил 688 млн долларов, а к 2032 году ожидается рост до 1,12 млрд долларов. Лидеры отрасли, такие как Китай, Германия, Италия, США и Япония, давно сделали ставку на автоматизированный лазерный раскрой как основу современного текстильного производства.
Что такое лазерный раскройный станок для ткани
Лазерный станок для раскроя ткани представляет собой высокоточную машину для резки текстильных полотен с помощью сфокусированного луча CO₂-лазера. Бесконтактный принцип работы исключает механическое воздействие на материал: луч мгновенно испаряет волокна по заданному контуру, оставляя чистый запаянный край без осыпания.
Раскройный станок с ЧПУ работает в двух режимах.
Резка по загруженному файлу. Оператор загружает цифровой файл (DXF, AI, PLT и др.), и станок режет однотонное полотно строго по заданным контурам лекал без какого-либо изображения на ткани.
Резка по контуру печатного изображения. Камера машинного зрения высокого разрешения, установленная в верхней части устройства, считывает контур (обычно сплошную тёмную линию), нанесённый на ткань посредством печати. Блок машинного зрения обрабатывает изображение и передаёт координаты реза в систему управления станка.
Такой лазерный нож для резки ткани приходит на смену дисковым и ленточным ножам, заменяя ручной труд закройщика и обеспечивая принципиально иной уровень точности и повторяемости.
Где применяют лазерный раскрой
Лазерные станки для текстиля востребованы в самых разных отраслях:
- Модная одежда: раскрой синтетических, натуральных и смесовых тканей, кружев, вышивки, изделий haute couture.
- Одежда для спорта и активного образа жизни: раскрой синтетических материалов, лайкры, спандекса, флиса, мембранных тканей.
- Домашний текстиль: шторы, ковры, подушки, обивочные ткани, матрасные материалы.
- Автомобильный текстиль: чехлы для сидений, подушки безопасности, потолочные панели, шумоизоляция.
- Туристическая и outdoor-индустрия: паруса, парашюты, палатки, спасательные жилеты, рюкзаки.
- Технический текстиль: фильтровальные материалы, воздуховоды, защитная спецодежда.
Лазер обрабатывает хлопок, лён, шёлк, полиэстер, нейлон, вискозу, тканые и трикотажные полотна, нетканые материалы самых разных составов и плотностей.
Типы лазерных раскройных комплексов
Станки для лазерной резки ткани различаются по конфигурации портала и количеству лазерных головок.
По количеству порталов: однопортальный раскроечный станок с одной или двумя головками оптимален для малого и среднего производства, а двухпортальная система с двумя независимыми порталами, работающими одновременно, удваивает производительность и применяется на крупных предприятиях.
По количеству лазерных головок на портале: одна головка представляет собой универсальное решение для широкого спектра задач, тогда как две независимые, асинхронные головки режут каждая свой контур независимо от другой, что максимально повышает гибкость и скорость обработки.
Подача материала: ручная и автоматизированная
Базовый лазерный раскроечный станок для ткани работает с полотном, уложенным на рабочий стол вручную. Промышленные комплексы лазерного раскроя оснащаются системой автоматической подачи, включающей размотчик рулонов и автоматизированный конвейер для проводки материала в зону резки.
Станок конвейерного типа работает следующим образом: рулонный материал устанавливается на размотчик, который синхронно с конвейером подаёт полотно на стол с вакуумным прижимом. После завершения реза конвейер автоматически продвигает материал вперёд, и цикл повторяется без остановки.
Такой принцип позволяет нарезать ткань непрерывно, остановка требуется только для загрузки нового рулона. Именно эту систему используют ведущие мировые производители, в частности Kasu Laser (Китай), Eastman Machine (США), Trotec Laser (Германия) и другие.
Как лазер заменяет ручной труд и увеличивает производительность
Мастер-раскройщик работает с бумажными лекалами и ручным резаком. Этот процесс медленный, физически затратный и неизбежно сопровождается ошибками: неточным резом, смещением лекала, усталостью. Лазерный станок устраняет все эти факторы.
Лазерный станок для раскроя ткани обеспечивает:
- точность до 0,05 мм,
- отсутствие брака из-за человеческого фактора,
- рабочая скорость реза до 1200 мм/с, что в разы превышает производительность ручного труда,
- запаянный край ткани после лазерной резки, не требующий дополнительной обработки кромки,
- оптимальную раскладку лекал (нестинг), при которой программа автоматически минимизирует отходы материала,
- возможность непрерывной работы в режиме 24/7.
По данным Aquila Industry и ACCURL, один лазерный станок для ткани способен заменить 6–8 мастеров раскройщиков при стабильном качестве на протяжении всей смены.
Покупка лазерного раскройного оборудования
При выборе и покупке лазерного станка для раскроя ткани важно учитывать несколько ключевых параметров: мощность лазера (80-180 Вт), размер рабочего поля, наличие конвейера и размотчика рулонов, тип системы машинного зрения, совершенство ПО и удобство для работы оператора.
Стоимость оборудования зависит от конфигурации. Однопортальный раскройный комплекс с рабочей зоной 1800×1400 мм начинается от 1,5 млн рублей, двухпортальный комплекс, от 1,7 млн рублей.
Наша компания предлагает широкий выбор раскройного оборудования, от компактных моделей до полностью автоматизированных промышленных линий. Приобретая лазерный станок для ткани у нас, вы получаете полное сервисное сопровождение, обучение персонала и гарантийную поддержку. Свяжитесь с нами, чтобы подобрать оптимальное решение под задачи вашего производства и узнать актуальные цены на оборудование.
Характеристики
| Рабочая зона (режим машинного зрения) | 1800 × 1200 мм |
| Рабочая зона (режим реза по файлу) | 1800 × 1400 мм |
| Тип лазерного источника | Газовый CO₂, стеклянная трубка |
| Мощность лазера | 130 Вт |
| Количество лазерных головок | 2 (асинхронные, на раздельных направляющих) |
| Скорость перемещения | до 1000 мм/с |
| Точность позиционирования | ±0,1 мм |
| Система машинного зрения | Промышленная камера высокого разрешения, ПО KASU Vision |
| Поддерживаемые форматы файлов | AI, BMP, PLT, DXF, DST |
| Система охлаждения | Модуль водяного охлаждения CW-5200 (в комплекте) |
| Система подачи материала | Конвейерный стол с цепной подачей + активный размотчик рулона |
| Система дымоудаления | Два вентилятора (слева и справа) |
| Питание | AC 220 В ± 5%, 50/60 Гц, 1 фаза |
| Суммарная потребляемая мощность | менее 1,5 кВт (без вытяжки) |
| Температура эксплуатации | +10°C … +45°C |
| Влажность при эксплуатации | 5–95% |
| Габариты (в упаковке) | 2280 × 2500 × 1320 мм |
| Масса (брутто) | 1100 кг |
| Страна производства | Китай |
